絕對值編碼器 —— 工業自動化的 “定位神器”

文章來源：上海開地電子有限公司發布時間：2025/01/03 點擊數：

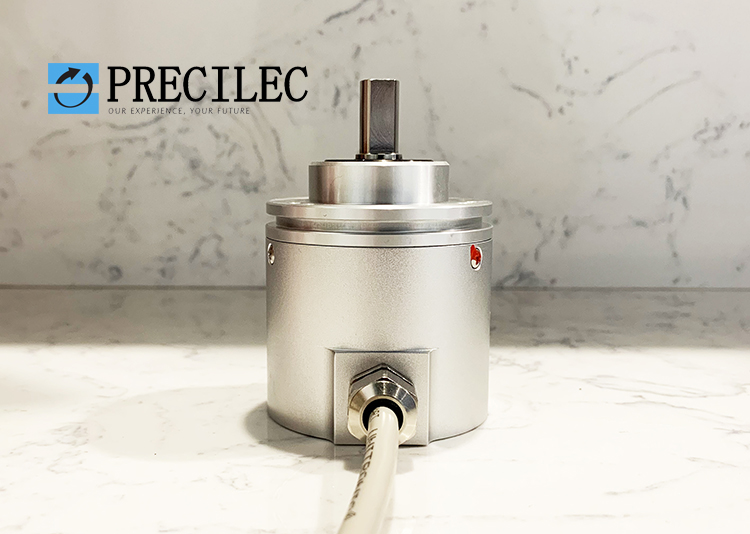

絕對值編碼器

在當今工業自動化蓬勃發展的浪潮中，各類先進設備如雨后春筍般涌現，它們高效、精準地運行，推動著各行各業不斷向前。而在這背后，有一個至關重要的 “幕后英雄” 起著不可或缺的作用，它就是絕對值編碼器。

   與我們熟悉的一些普通測量元件不同，絕對值編碼器宛如一位擁有超強 “記憶力” 與 “方向感” 的智能向?qū)АＯ胂笠幌?，在一個龐大復雜的自動化生產線上，眾多機械部件高速運轉，彼此協同。增量式編碼器可能會在斷電或受到干擾后迷失 “方向”，需要重新校準、計數來確定位置；而絕對值編碼器卻能憑借其獨特的編碼體系，時刻精準知曉自身所處位置，無論何時何地，只要需要，就能即刻給出準確的坐標信息，為整個系統的穩定運行保駕護航。接下來，讓我們深入探尋它的神奇之處。

一、絕對值編碼器工作原理：編碼盤與傳感器的 “精妙協作”
   編碼盤作為絕對值編碼器的核心部件，宛如一個精密的 “儲存庫”，默默承載著關鍵的位置信息。它通常由玻璃、金屬或塑料等材料精心打造而成，外觀呈圓盤狀，上面分布著多個同心圓環，這些圓環就是信息的 “存儲軌道”。
   在每個同心圓環上，有著按照特定規律排列的透光區域和不透光區域，亦或是磁性區域的交替分布，它們共同構成了獨一無二的編碼序列。以常見的二進制編碼為例，最內圈的圓環可能代表著最低位，隨著向外擴展，圓環所代表的位數逐漸升高。當編碼盤隨著軸一同旋轉時，不同位置所對應的透光、不透光或磁性狀態的組合千變?nèi)f化，進而產生出海量且各異的編碼。每一個特定的編碼，都如同一個精準的坐標，精準無誤地對應著編碼盤當前所處的旋轉角度，為后續的位置確定提供了堅實基礎。

二、絕對值編碼器的核心優勢：高精度、強抗擾的 “硬實力”
（一）絕對值編碼器高精度測量：精準定位的 “秘密武器”
   絕對值編碼器的高精度特性，使其在諸多對精度要求嚴苛的領域成為不二之選。以數控機床為例，在精密零部件的加工過程中，刀具需要精確地按照預設路徑移動，哪怕是極其微小的位置偏差，都可能導致工件報廢。絕對值編碼器憑借其精密的編碼盤以及先進的信號檢測、轉換技術，能夠?qū)⑤S的旋轉角度精確細分，輸出分辨率極高的位置信息，為刀具提供精準導航，確保加工精度達到微米甚至納米級別。
   在精密測量設備領域，如三坐標測量儀，需要對物體的三維空間位置進行高精度測量。絕對值編碼器安裝在測量儀的坐標軸驅動裝置上，實時反饋各軸的精確位置，讓測量結果具備極高的準確性與可靠性，為工業檢測、質量控制等環節提供堅實保障，助力企業打造高品質產品。

（二）絕對值編碼器抗干擾特性：穩定運行的 “守護盾牌”
   在工業現場，復雜的電磁環境、強烈的機械振動以及多變的溫度、濕度等因素，如同重重 “暗流”，時刻威脅著測量設備的穩定運行。絕對值編碼器卻能憑借其獨特設計，成為穩定運行的 “守護盾牌”。
   從編碼方式來看，其采用的二進制編碼、格雷碼等具有唯一性與容錯性。相較于增量式編碼器易受干擾而丟失脈沖、導致計數錯誤，絕對值編碼器的編碼信息在傳輸過程中，即便某一位數據受到干擾發生變化，因其編碼規律，接收端仍能依據相鄰數據的關聯性以及校驗機制，快速識別并糾正錯誤，確保位置信息的準確性。
   在信號傳輸環節，無論是采用有線傳輸?shù)钠帘坞娎|，有效阻擋外界電磁干擾的 “入侵”；還是無線傳輸時，利用先進的加密、糾錯算法，都極大增強了信號傳輸?shù)目垢蓴_能力。這使得絕對值編碼器在冶金工廠的高溫熔爐旁、大型電機的強磁場環境下，或是戶外風力發電設備的惡劣氣候條件中，都能穩定可靠地工作，為整個自動化系統提供持續精準的位置數據，保障生產連續性。

（三）絕對值編碼器斷電記憶功能：意外斷電的 “補救良方”
   工業生產中，意外斷電情況時有發生，而對于一些關鍵設備而言，斷電后的位置恢復至關重要。絕對值編碼器的斷電記憶功能此時就發揮出關鍵作用。
   它通過內置的非易失性存儲器，如 EEPROM（電可擦可編程只讀存儲器）或 Flash 存儲器，在設備正常運行時，實時將當前位置信息存儲其中。當遭遇斷電，再次上電后，系統無需復雜的回零操作，編碼器便能迅速從存儲器中讀取斷電前的位置數據，即刻恢復到準確狀態。
   在電梯運行場景中，一旦突發斷電，轎廂停在半途。若采用增量式編碼器，重新來電后需耗費大量時間尋找參考點、校準位置，乘客被困時間大幅延長；而絕對值編碼器憑借斷電記憶，控制系統能快速知曉轎廂確切位置，精準控制曳引機動作，迅速將轎廂移動至最近樓層，解救被困乘客，保障乘梯安全。在軍工設備領域，如導彈發射裝置的方位調整機構，斷電記憶功能更是關乎任務成敗，確保設備在任何突發電力狀況下，都能迅速恢復作戰狀態，精準執行任務指令。
